Mittleres Löschfahrzeug – 12 Fakten zum MLF

31. März 2017 von

Alles zum Thema Mittleres Löschfahrzeug (MLF) – schnell, übersichtlich und kompakt erklärt. Für viele Feuerwehren im Bundesgebiet ist das Mittlere Löschfahrzeug das Fahrzeug ihrer Wahl, wenn ein Tragkraftspritzenfahrzeug-Wasser (TSF-W) zu klein und ein Löschgruppenfahrzeug (LF) 10 zu groß ist. Hier die zwölf wichtigsten Fakten zum MLF.

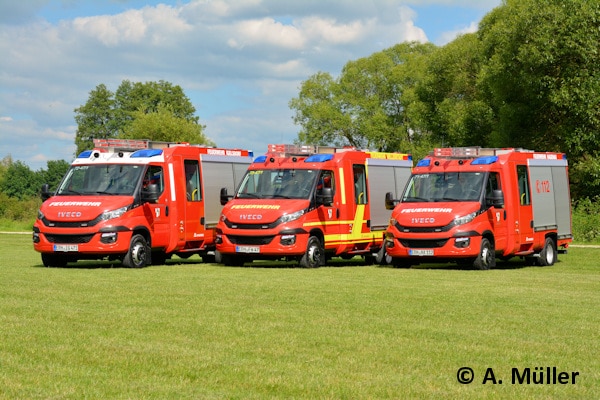

Gleich drei neue MLF auf dem neuen Iveco Daily 72-170 bestellte die Stadt Baiersdorf bei Magirus für die Ortsfeuerwehren Igelsdorf, Wellerstadt und Hagenau.

Konzeptionell ist das Mittlere Löschfahrzeug MLF nach DIN 14530-25 zwischen dem TSF-W und dem LF 10 angesiedelt und schließt damit die Lücke zwischen diesen beiden Fahrzeugtypen. Im Regelfall wird es auf einem Fahrgestell der 7,5-Tonnen-Klasse aufgebaut. Der Bedarf ergab sich aus einer regen Diskussion während der Einspruchsberatungen zum Norm-Entwurf für das TSF-W in den Jahren 2005/2006. Ausgerichtet war es in der Konzeption auf ein Lkw-Fahrgestell mit maximal 7.500 Kilogramm Gesamtmasse, vorrangig mit Straßenantrieb, Staffelkabine und Gruppenbeladung sowie einer Feuerlöschkreiselpumpe FPN 10-1000 und einem Löschwasserbehälter mit mindestens 600 Liter, maximal 1.000 Liter Inhalt.

Erstmals genormt wurde das Fahrzeug im April des Jahres 2008.

Wie das MLF zu seinem Namen kam

Die Änderung der Bezeichnung Staffellöschfahrzeug StLF 10/6 in Mittleres Löschfahrzeug MLF im Jahr 2012 war – analog zu den Löschgruppen- und Tanklöschfahrzeugen – notwendig geworden, weil die bundesweite Einführung des digitalen BOS-Funks eine einheitliche und verbindliche Bezeichnung von Fahrzeugen des Feuerwehren, des Rettungsdienstes sowie des Katastrophenschutzes verlangt. Bei jedem Verbindungsaufbau wird die sogenannte operativ-taktische Adresse – kurz OPTA – der Funkteilnehmer auf den Displays der Funkgeräte im Klartext gezeigt. Dies erfordert, dass jeder Funkteilnehmer eine eigene eindeutige Adresse besitzt. Mit der Änderung der Bezeichnung wird zudem der besseren Sprechbarkeit der Fahrzeugbezeichnung Rechnung getragen.

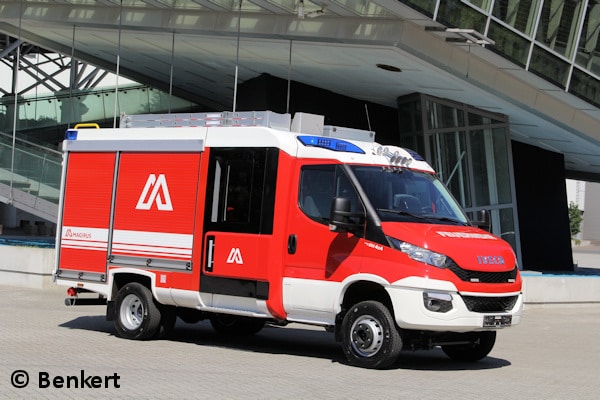

MLF-Vorführfahrzeug von Magirus auf einem Iveco Daily 65 C 17 mit nachgerüstetem Achleitner-Allradantrieb. Das Fahrzeug hat einen 1.000-l-Wassertank, eine FPN 10-1000 sowie mehrere Zusatzbeladungssätze an Bord und kommt dennoch auf ein Gesamtgewicht von 7 t.

Aufgaben eines MLF

Das MLF ist ein Löschfahrzeug überwiegend zur Brandbekämpfung mit einer vom Fahrzeugmotor angetriebenen Feuerlöschkreiselpumpe, einer Einrichtung zur schnellen Wasserabgabe oder einer Schnellangriffseinrichtung, einem Löschwasserbehälter sowie einer feuerwehrtechnischen Beladung für eine Gruppe (1/8).

Die Besatzung besteht aus einer Staffel (1/5), die an der Einsatzstelle mit weiteren Kräften auf Gruppenstärke aufgefüllt wird und dann eine selbstständige taktische Einheit bildet.

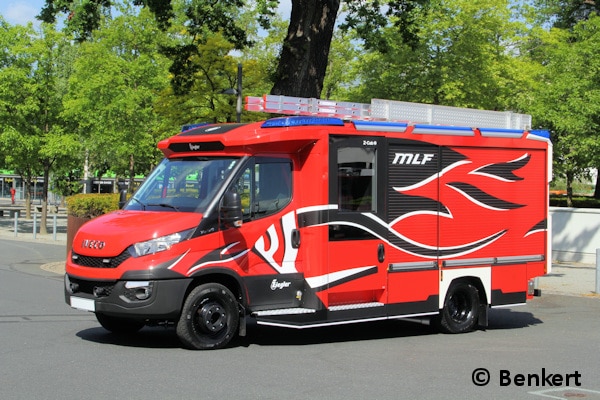

Mit einer in den Aufbau integrierten Kabine vom Typ Z-Cab stieg Ziegler auf der Interschutz 2015 in eine neue Baureihe der MLF ein. Aufgebaut war das erste Fahrzeug dieses Typs auf einem Iveco Daily 70 C 17.

Technische Spezifikationen für das Mittlere Löschfahrzeug

Als Basis für das MLF sollen handelsübliche Fahrgestelle mit Doppelkabine und Straßenantrieb verwendet werden. Ein Allradfahrgestell ist ebenfalls möglich. Auf jeder Fahrzeugseite müssen zwei Türen vorhanden sein.

Eine vom Fahrzeugmotor angetriebene Feuerlöschkreiselpumpe FPN 10-1000 muss im Fahrzeug eingebaut sein und einen A-Sauganschluss sowie mindestens zwei absperrbare B-Druckabgänge haben. Sie muss mit einem Umschaltorgan für Tank- und Saugbetrieb ausgestattet sein. Pneumatisch oder elektrisch fernbedienbare Absperrorgane müssen ohne zusätzlich anzubringende Hilfsmittel auch manuell bedienbar sein.

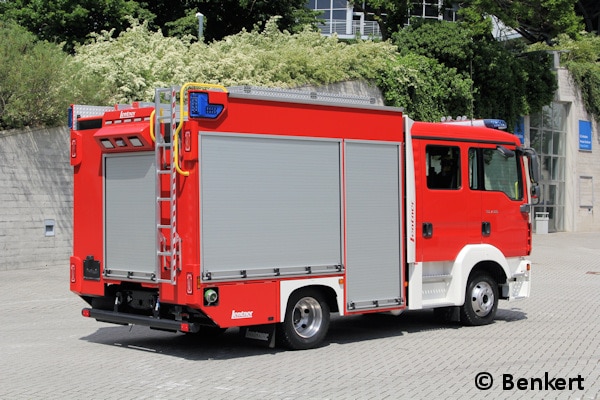

Lentner baute dieses MLF für die FF Lauterbach (BY) auf einem MAN TGL 8.180. Die beiden vorderen Geräteräume sind tiefgezogen. Das Fahrzeug hat 600 Liter Wasser an Bord.

Zur schnellen Wasserabgabe müssen im hinteren rechten Geräteraum zwei C42- oder D-Druckschläuche so in Buchten gelagert werden, dass sie schnell an die Feuerlöschkreiselpumpe angeschlossen werden können. Je nach Schlauchgröße ist entweder ein C- oder ein D-Strahlrohr anzukuppeln und ebenfalls im rechten hinteren Geräteraum zu lagern.

Gratis-Download: Themenspecial „Mittleres Löschfahrzeug“

Noch mehr Informationen sowie eine komplette Beladeliste zu diesem Fahrzeugtyp erhalten Sie in unserem kostenlosen, 15-seitigen eDossier „MLF – Mittleres Löschfahrzeug“ – hier downloaden!

Auch eine Schnellangriffseinrichtung erlaubt

Alternativ darf auf Wunsch des Bestellers eine Schnellangriffseinrichtung für Wasser eingebaut sein, bestehend aus einer Schlauchhaspel für a) 50 Meter Feuerlöschschlauch DN25 mit Druckkupplung C-DN-25 und C-Hohlstrahlrohr (Durchfluss bis 235 l/min) oder D-Hohlstrahlrohr (Durchfluss bis 100 l/min), oder b) 30 Meter Feuerlöschschlauch DN33 mit Druckkupplung C-DN-33 und C-Hohlstrahlrohr (Durchfluss bis 235 l/min) oder D-Hohlstrahlrohr (Durchfluss bis 100 l/min). Diese Schnellangriffseinrichtung muss im hinteren rechten Geräteraum angeordnet und mit der Feuerlöschkreiselpumpe verbunden sein sowie abgesperrt werden können. Das dazugehörende Strahlrohr ist anzukuppeln und ebenfalls hinten rechts zu lagern.

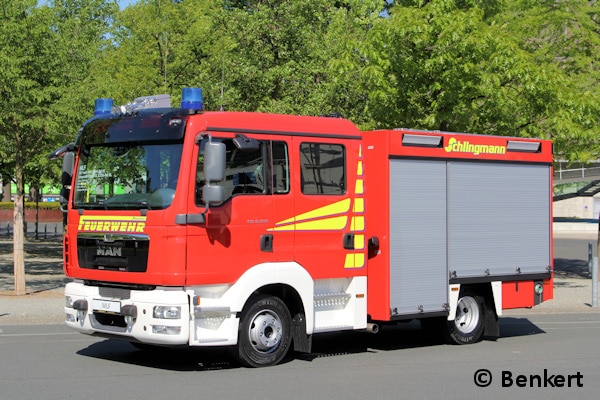

Auf die serienmäßige MAN-Doppelkabine setzt Schlingmann bei diesem Mittleren Löschfahrzeug (MLF) mit Quadra Line-Aufbau. Das auf einem MAN TGL 8.220 4×2 basierende Fahrzeug führt 1.000 l Wasser mit und hat eine S2000-Pumpe mit einer Leistung von 2.000 l/min bei 10 bar verbaut.

Es muss ein Löschwasserbehälter mit einer nutzbaren Wassermenge von mindestens 600 Liter eingebaut sein. Im Rahmen einer vorhandenen Massenreserve kann dieser auch bis 1.000 Liter Inhalt vergrößert werden. In der Norm wird eine nutzbare Menge von 800 Litern empfohlen. Der Löschwasserbehälter muss unmittelbar über die FPN 10-1000 mit mindestens 800 l/min gefüllt werden können.

Die feuerwehrtechnische Beladung besteht aus einer Standardbeladung, die komplett auf dem MLF vorhanden sein muss. Sie soll nach feuerwehrtechnischen Gesichtspunkten gelagert werden. Zusammengehörige Teile sind auch zusammen zu lagern und sollen ergonomisch günstig be- und entladen werden können.

Eine Zusatzbeladung nach DIN 14800-18 einschließlich deren Beiblätter kann unter Berücksichtigung der Raum- und Gewichtsreserven vorgesehen werden. Weitere Beispiele für zweckmäßige Zusatzbeladungen siehe auch in den weiteren Teilen der DIN-Reihe 14800. Die Zusammenstellung ist auf die einsatztaktischen Erfordernisse abzustimmen. (ID: 434)

Fahrzeugdaten:

  • Antrieb: vorrangig Straßenantrieb
  • Höchstgeschwindigkeit: 100 km/h
  • Länge: 6.500 mm
  • Breite: 2.500 mm
  • Höhe: 3.100 mm (1)
  • Zulässige Gesamtmasse: 7.500 kg (2)
  • Fahrzeugmassenklasse nach DIN EN 1846-1: L (leicht)
  • Feuerlöschkreiselpumpe: FPN 10-1000, 1.000 l/min bei 10 bar
  • Löschwassertank: 600 bis 1.000 Liter
  • Besatzung: 1/5

(1) Gemessen bei Leermasse, jedoch mit aufgelegter Dachbeladung.

(2) Beträgt die nutzbare Wassermenge 1.000 Liter und werden die Zusatzbeladungssätze A „Kettensäge“, B „Strom“ sowie C „Beleuchtung“ nach DIN 14800-18 „Feuerwehrtechnische Ausrüstung für Feuerwehrfahrzeuge Teil 18: Zusatzbeladungssätze für Löschfahrzeuge“ aufgenommen, darf die maximal zulässige Gesamtmasse des MLF auf Wunsch des Bestellers 8.500 Kilogramm betragen.
